¿Qué tipo de gráfico utilizar en nuestros informes? (4/4)



Y por fin el último post de la serie de artículos: ¿Qúe tipo de gráfico utilizar en nuestros informes?


3. Composición

Cuando se trata de expresar como está compuesta una magnitud total respecto de sus partes, tenemos varias opciones, que a su vez contienen varias posibilidades:


  • Gráficos circulares o de tarta: son de un gran impacto visual, aunque de una utilidad mucho más dudosa.:

    • Sólo son adecuados cuando tenemos que representar entre dos y cinco o seis partes. Aunque es justo decir que existe una solución para este inconveniente: los subgráficos circulares:


    • Cuando una o varias de las partes son inferiores a un 5% aproximadamente, es difícil distinguir visualmente los "trozos de tarta" pequeños y las etiquetas de datos que proporcionan la información de porcentaje o valor.

    • Tienen un carácter totalmente estático y por tanto, con estos gráficos no podemos expresar evolución a lo largo del tiempo.

    • No pueden comparar distintas series dentro de un mismo gráfico, sino que se debería recurrir a un gráfico paralelo, a diferencia de los gráficos de columnas (por ejemplo), en los que se puede simultanear varias series juntas:

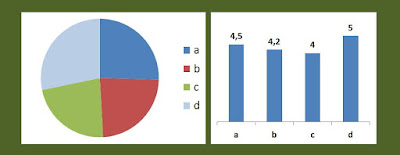

    • Es difícil dsitinguir con precisión la diferencia entre partes cuando son similares. En estos casos, los gráficos de columnas o barras son más eficientes y significativos:


  • Gráficos de anillos: de igual impacto visual que los gráficos circulares, con los mismos condicionantes y similares soluciones:


  • Gráficos de áreas con dos o más series apiladas: al igual que los gráficos de tarta o circulares, los gráficos de áreas muestran las diferentes partes que integran un total, pero tienen una diferencia a su favor, que es su capacidad de mostrar evolución en el tiempo y las variables que se dan entre las partes y el total:



    • Para el caso en el que los datos de las distintas series los tengamos en porcentajes que forman un 100% total, están los gráficos de áreas apiladas al 100 %:



Por último, comentar que los gráficos de áreas de una sola serie (es evidente que no se utilizan para mostrar la composición de un total y no deberían tener lugar en este artículo) se utilizan para mostrar de forma muy intuitiva las magnitudes "stock" como son:
  • Evolución de saldos de tesorería
  • Evolución de deudas
  • Evolución de existencias en almacenes
  • Evolución de inmovilizado




 José Manuel Pomares Medrano
