Gráficos de Gantt en Excel para gestión de proyectos


A la hora de hacer un gráfico de Gantt para la gestión de proyectos, una de las posibilidades es hacerlo mediante un gráfico de barras horizontales apiladas.



Explicaremos cómo hacerlo, partiendo de una tabla con datos de ejemplo en la que se registra la evolución de unos cuantos proyectos, los cuales tienen una fecha de inicio y una fecha final prevista. Ambas fechas se relacionan con la fecha del día actual para calcular los días que se han trabajado en el proyecto y los días que quedan por trabajar:



El sistema para hacerlo consiste en aprovecharnos de que para Excel, las fechas son realmente números a los que les da un formato especial. Es decir, la fecha 18 de Mayo de 2012, realmente es el número 41.047 el cual es convertido por Excel en fecha cuando asignamos un formato como tal. De la misma forma, el día 1 de Enero de 1900, corresponde al número 1.

Es decir, para los "ojos" de Excel, la anterior tabla sería así:


Si nos damos cuenta, por ejemplo, podríamos "apilar" los números 41014, 33,43 del proyecto 9 en un gráfico de barras horizontales apiladas


 y tendríamos algo así:



El límite izquierdo de la serie naranja de la barra representa el día nº 1 (1 de Enero de 1900), el límite derecho de la misma zona naranja, representa el nº 41014 (Fecha de inicio o 15 de Abril de 2012), la zona verde oscuro representa los días trabajados (33) y la zona verde claro representa los días que faltan para el final (43).

Si representáramos varios proyectos en esta situación, quedaría todo así:





Esto empieza a parecerse a una gestión de proyectos, pero prosigamos para perfeccionar algo más nuestro gráfico.

Observamos que Excel ha asignado una escala automática en la que la primera fecha es el 31-Jul-11 (y no el 1 de Enero de 1900 como podría pensarse en un principio):



Aun con estas "buenas intenciones" de Excel, esto provoca que haya demasiada (e innecesaria) zona naranja en las barras. Lo podemos solucionar obligando a que la escala sea "fija" (y no "Automárica) y comience con una fecha más cercana que bien podría ser el 1-01-12 (el proyecto 1 que comenzó en primer lugar). Lo haríamos así:


Y quedaría así:





Nos queda un detalles más: mejorar el aspecto haciendo que la serie naranja sea transparente.
Esto se hace haciendo click con el borón derecho en la serie y eligiendo "sin relleno" en el menú contextual, quedando así:


Observamos que hemos dado un formato "personalizado" a las etiquetas de las series:

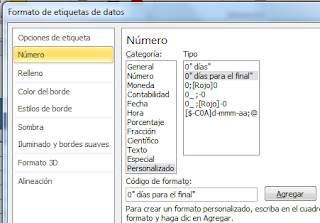

Esto se puede hacer con coble click en una de las etiquetas y seleccionando "Formato de etiquetas de datos...". Después "construimos" un formato personalizado y lo agregamos:

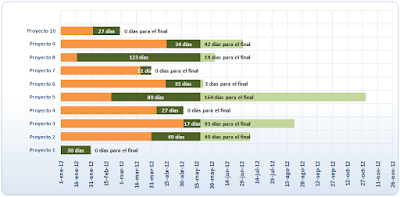

Vemos con más detalle el resultado final:



Podemos descargar el archivo del ejemplo que nos ha acompañado en este artículo, desde aquí:
